TN808超短波交换矩阵(30M~1350MHz)

产品概述

TN808超短波侦收天线10X32交换矩阵是串接在10部天线和32副接收机之间的天线共用设备,实现了30 MHz~1350MHz信号的任意切换。可以根据用户的需求做接入和输出端路数调整

应用领域

● 无线电频谱管理

● 超短波天线需要共用和分配的相关领域

主要特点

● 低噪声,高灵敏度;

● 动态范围大,信号失真小;

● 路间隔离度高,抗干扰能力强;

● 系统全交换;

● 系统控制网络化;

● 远程控制;

● 良好的面板设计;

● 信号通道高速切换;

● 提供网络与串口两种控制接口

● 掉电自动数据保存和上电自动恢复。

主要技术指标

1) 频率范围:30MHz~1350MHz

2) 增益:0±2dB;

3) 增益斜率:≤0.05/MHz;

4) 带内波动:≤±2dB;

5) 输入输出驻波:≤1.8;

6) 输入P-1dB:≥10dBm;

7) 输出三阶截点:≥22dBm;

8) 输出二阶截点:≥35dBm;

9) 噪声系数:≤8.5dB(典型值);

10) /输出隔离度≥75dB(不同输入);

11) /输出隔离度≥20dB(同输入);

12) 输入输出物理接口:N-50K;

13) 输入输出阻抗:50Ω

14) 本地控制:前面板LCD触摸屏;

15) 远程控制:网络接口RJ-45(10M/100M自适应)、串口RS422+RS232

16) 供电:220V±10%,50Hz±10%(符合“三防”标准的三芯航空插座);

17) 功耗:≤150W;

18) 工作温度0+45

19) 存储温度-55℃~+70℃;(触摸屏除外)

20) 设备体积:标准5U机箱;

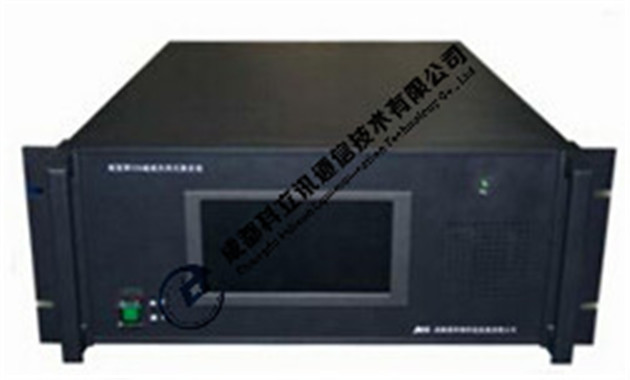

产品图片
