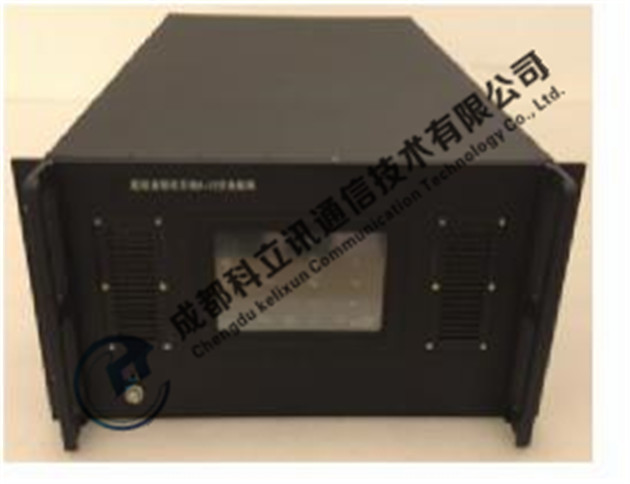

TN806超短波交换矩阵(30M～1350MHz)

产品概述

ZY3804超短波侦收天线10X16交换矩阵是串接在10部天线和16副接收机之间的天线共用设备，实现了30 MHz～1350MHz信号的任意切换。可以根据用户的需求做接入和输出端路数调整。

应用领域

● 无线电频谱管理

● 超短波天线需要共用和分配的相关领域

主要特点

● 低噪声，高灵敏度；

● 动态范围大，信号失真小；

● 路间隔离度高，抗干扰能力强；

● 系统全交换；

● 系统控制网络化；

● 远程控制；

● 良好的面板设计；

● 信号通道高速切换；

● 提供网络与串口两种控制接口。

主要技术指标

1) 频率范围：30M～1350MHz；

2) 增益：≥0dB；

3) 输入输出驻波：≤2；

4) 输入P-1dB ：≥9dBm；

5) 噪声系数：≤9.0dB；(典型值)

6) 通道间输入与输入之间，输入与输出之间隔离度：≥69dB；

7) 通道间输出与输出之间隔离度：≥69dB（不同输入）和≥20dB（同输入）；

8) 输入输出物理接口：N-50K；

9) 内馈电：输入端口需内馈电（+15/350mA），本地控制；

10) 遥控接口：网络RJ45,10M/100M自适应、串口RS422+RS232

11) 供电：220V±10%，50Hz±10%，三芯航空插头结构；

12) 工作温度： -10℃～+50℃；

13) 储存温度：-28℃～+70℃；

14) 相对湿度：40℃和20℃交变；95%；

设备具备防腐蚀、防霉、防潮湿、防风、防雨、防雷电等能力
