TN828电子罗盘模拟器(150k～1799.5k)

             产品概述

    无线电罗盘模拟器实现对罗盘组合天线信号模拟，产品具有自检能力，并通过RS422总线上传自检结果。产品广泛应用于无线电罗盘研发、测试、生产、以及外场设备维修。

主要功能

罗盘模拟信号输出；

RS422接口；

输入正交调制低频信号接口；

a)输入频率：70Hz～100Hz

b)输入幅度：VP_P=1V～15V；

加电控制功能；

具备自检能力，实现故障状态上报。

主要技术指标

a)工作频率范围：150kHz～1799.5kHz，频率间隔0.5kHz

b)调谐步进率：0.1kHz；

c)频率稳定度：±5×10-6；

方位模拟

a)方位范围：0.0°～360°；

b)步进0.1°；

c)准确度：0.1°；

信号功率

a)输出最大功率0dBm（可以定制）；

b)可调范围：85dB（步进1dB）或可以定制；

c)功率输出稳定度：±1dB。（-10℃～+40℃）

识别码

a)1～4位字母或数字组合，ASCII码，不足4位的前位用空格补充

b)识别码周期: 8s/16s/32s

c)识别码频率:01(400hz)；02(1020hz)

d)识别码状态: 01:连续；02:关闭；03:码键

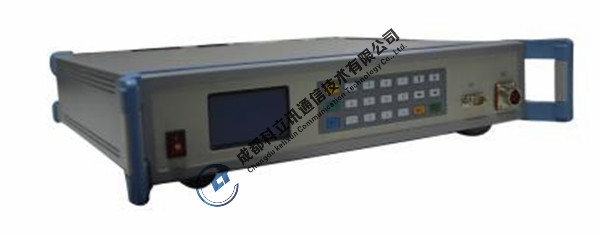

 产品图片
