TN821 超短波宽带接收机（20M～8GHz）
产品概述
宽带接收机是由成都科立讯通信技术有限公司研制的一款接收机。该接收机接收20MHz～8000MHz频段信号，输出中频70MHz，中频带宽20MHz和0.03MHz或根据客户定制。该接收机有低失真、常规和低噪声三种工作模式，实现了高灵敏度与大动态范围的合理统一；在射频前端，采用了亚音频预选滤波器组，提高接收机的抗干扰性能。
主要性能指标。
接口定义和外形尺寸
序号 | 指标名称 | 指标要求 | 备注 |
1 | 工作频率范围 | 20MHz～8000MHz | |
2 | 频率精确度 | ≤1×10-7 | （-25℃～+60℃） |
3 | 调谐分辨率 | 10kHz | |
4 | 输出中频 | 70MHz | 21.4MHz、140MHz可选或根据客户定制 |
5 | 中频带宽 | 20MHz （BW-1）和30KHz（BW-3） | 或根据客户定制 |
6 | 调谐时间 | ≤500μs | |
7 | 组合干扰（杂散） | ≤-110dBm | 满增益测试时折算输入端，100MHz～3600MHz |
≤-105dBm | 满增益测试时折算输入端，3600MHz～8000MHz | ||
8 | 镜频抑制 | ≥90dBc (一本振) | |
9 | 中频抑制 | ≥90dBc | |
10 | 中频谐波抑制 | ≥90dBc | |
11 | 相位噪声 | ≤-100dBc/Hz@10kHz | 20MHz～1000MHz |
≤-95dBc/Hz@10kHz | 1000MHz～3600MHz | ||
≤-90dBc/Hz@10kHz | 3600MHz～8000MHz | ||
12 | 输入二阶截点 | ≥50dBm | 直通，典型值，100MHz～1000MHz |
≥45dBm | 直通，典型值，1000MHz～3600MHz | ||
≥40dBm | 直通，典型值，3600MHz～8000MHz | ||
13 | 输人带内三阶截点 | ≥12dBm（低失真模式） | （典型值，NF=25～30dB，20MHz-3600MHz）典型值，NF=30～35dB，3600MHz-8000MHz |
14 | 增益 | 40dB±3dB | 低噪声 |
30dB±3dB | 正常 | ||
20dB±3dB | 低失真 | ||
15 | 噪声系数 | ≤10dB（典型值） | 20MHz～3600MHz |
≤15dB（典型值） | 3600MHz～8000MHz | ||
16 | MGC | 射频衰减：0～30dB | |
中频衰减：0～30dB | |||
17 | 工作温度 | -20℃～+60℃ |
RF：射频输入信号，SMA形式；
IF1：中频输出信号1， SMA形式；
IF2：中频输出信号2（监测口）， SMA形式；
102.4MHz-IN：102.4MHz输入，SMA形式（用于TDOA）；
102.40MHz-OUT：102.40MHz输出，SMA形式(用于采样时钟)；
电源控制接口

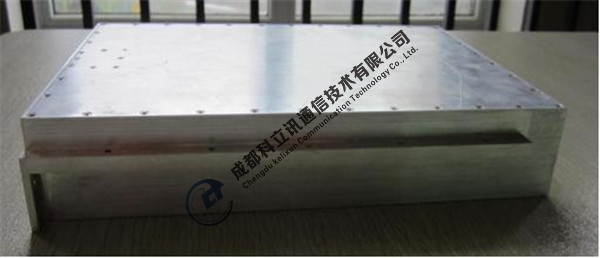

产品图片
