产品详情

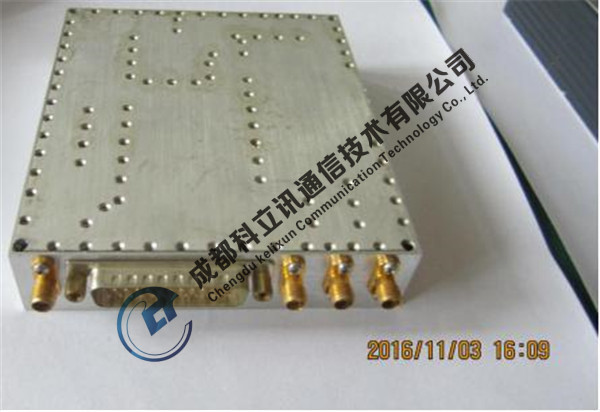

超短波零中频接收机（7.9G～8.5GHz）
主要技术指标
序号 | 指标名称 | 指标要求 | 备注 |
1 | 工作频率范围 | 7.9GHz～8.5GHz | |
2 | 噪声系数 | ≤3dB | |
3 | 抗毁性能 | ≥10dBm | |
4 | 输入驻波 | 1.5dB：1 | |
5 | 信道增益 | ≥100dB | |
6 | AGC动态范围 | ≥60dB | |
7 | 中频带宽 | ≥65MHz（1dB） | |
8 | I&Q两路输出电平 | 600mVp-p±100mV | －80dBm～－20dBm，－40℃～+60℃的工作环境温度范围内，输出波动不大于±260mV |
9 | 互调抑制 | ≥50dB | |
10 | 中频抑制 | ≥80dB（一中抑制） | |
11 | 像频抑制 | ≥80dB（针对一中） | |
12 | 相位噪声 | -90dBc/Hz@10kHz | 设计保证 |
13 | 本振频率步进 | 100KHz | |
14 | 工作温度 | -40℃～+60℃ |
接口定义与外形尺寸
输入输出接口：SMA-K；
低频接口定义：采用J14A-15zk,定义：
编号 | 定义 | 编号 | 定义 | 编号 | 定义 |
1 | 12V | 5 | GND | 9 | GND |
2 | GND | 6 | TX+ | 10 | 锁定指示 |
3 | RX+ | 7 | TX- | 11 | AGC |
4 | RX- | 8 | 12V | 12 | 二次电源指示 |
