TN816UHF6通道接收机（470M～806MHz）
产品概述
本接收机模拟前端为6通道，对接收信号进行放大滤波下变频，送入ADC进行采样。同时可输出80MHz时钟提供给数字板，且可通过485总线进行频率、增益等控制。可产生校准测试信号。
主要技术指标
序号 | 指标名称 | 指标要求 | 备注 | |
1 | 输入信号频率 | 470MHz～806MHz | ||
2 | 输出中频信号频率 | 60MHz | 输出单端信号 | |
3 | 输出中频信号带宽 | ≥8MHz | 3dB工作带宽 | |
4 | 数控衰减 | ≥30dB，步进0.5dB | 含STC | |
5 | 噪声系数 | ≤10 | 数控衰减衰减30dB时 | |
6 | 噪声系数 | ≤3.5 | 所有数控衰减器不衰减 | |
7 | 通道增益 | 45±3dB | ||
8 | 最大输出幅度 | ≥2V（Vpp） | ||
9 | 限幅器承受平均功率 | 20dBm（最大输入不损坏电平） | ||
10 | STC控制 | 15dB，步进0.5dB | ||
11 | 阻塞恢复时间 | ≤3μs | 设计保证 | |
12 | 镜频抑制比 | ≥60dBc | ||
13 | 杂散抑制比 | ≥50dBc胡先生: 18628376367 | ||
14 | 本振频率源相噪 | ≤-120dBc/Hz@1kHz | ||
15 | 本振频率步进 | 100KHz | ||
16 | 输出时钟 | 2路，80MHz， | ||
17 | 外部时钟输入接口 | 10MHz GPS | 12dBm±1dB | |
18 | 输入电源 | 交流220V | 由外部提供 | |
20 | 输入通道数 | 6路：每路通道接收同一频率，同一个本振 | ||
21 | 校准输入通道数 | 1路：0±2dBm，6通道统一校准 | ||
23 | 三防要求 | 室外防水、可悬挂安装 | 整机 | |
24 | 可靠性测试 | 模块需考虑可靠性测试 | ||
485总线 | 1. 波特率 2、通信协议 | |||

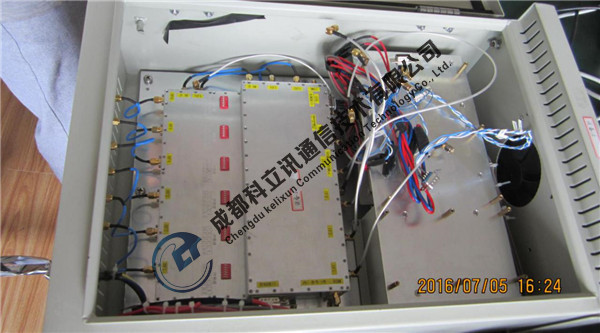

产品图片
