产品详情
TN814CNS监测接收机(118M-137MH)
主要技术指标
类别 | 指标 | 备注 |
频率范围 | 118MHz-137MH | |
通道增益 | 55dB±2dB | |
噪声系数 | ≤5dB | 低噪声模式 |
≤12dB | 正常模式 | |
镜频抑制 | ≥75dBc | |
中频抑制 | ≥75dBc | |
MGA | 60dB | 射频30dB，步进1dB；中频30dB，步进1dB |
1dB输出功率 | ≥12dBm | |
组合干扰（杂散） | ≤-105dBm | 增益测试时折算输入端 |
中频 | 21.4MHz | |
步进 | 1MHz | |
中频带宽 | ≥25kHz（3dB） | |
≥200kHz（1dB） | ≤1.2MHz（40dB） | |
工作温度范围 | -20～65 | |
烧毁输入功率 | ≤20dBm | |
102.4MHz时钟输出 | 3～5dBm | 用于ADC采样 |
接口定义和外形尺寸
A、射频输入输出接口：SMA
B、低频接口：DB9（针）
脚 | 定义 | 脚 | 定义 |
1 | 12V+ | 6 | 12V- |
2 | 12V+ | 7 | 12V- |
3 | TTL-RXD | 8 | 12V- |
4 | TTL-TXD | 9 | 12V+ |
5 | TTL-GND | ||

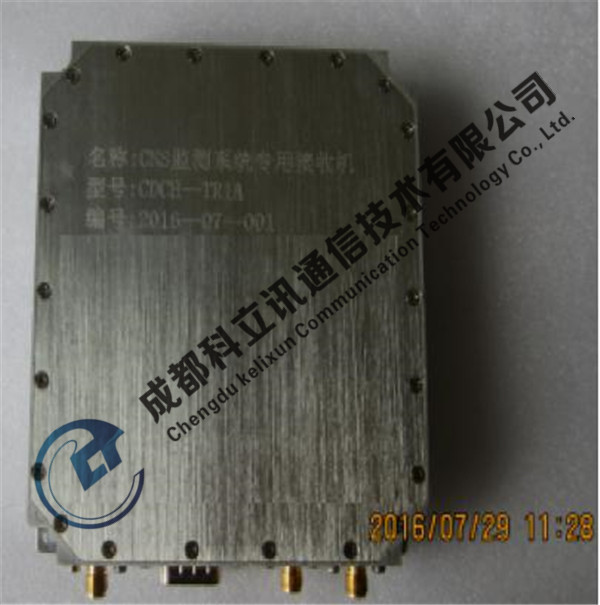

产品图片
