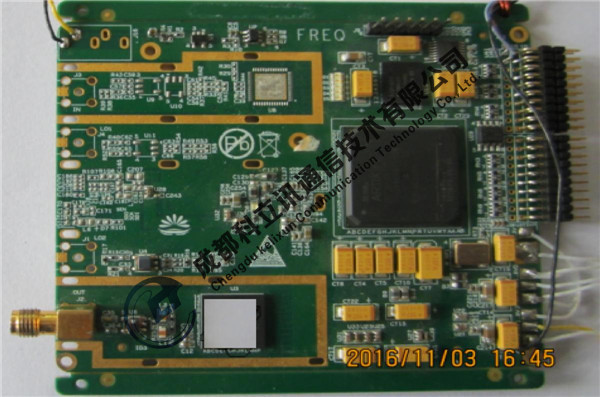

TN813 超短波高速激励板（30M～3GHz）
产品概述
30MHz～3000MHz 高速信号发生器主要应用在电子对抗、干扰领域，对敌方通信进行压制和干扰，使敌方通信受阻。
主要技术指标
类型 | 指标 | 备份 |
频率范围 | 30MHz～3000MHz | |
载波频率容限 | ±1×10-6 | |
频率稳定度 | ±1×10-6 | |
输出幅度 | 0dBm ±1dB | |
带内杂散 | ≥55dBc （30MHz～1000MHz，加滤波组件） ≥45dBc （1000MHz～3000MHz，加滤波组件） | |
谐波抑制 | ≥50dBc （30MHz～1000MHz，加滤波组件） ≥40dBc （1000MHz～3000MHz，加滤波组件） | |
相位噪声 | -95dBc/Hz@10KHz。 | |
输出频率步进 | 1kHz胡先生: 18628376367 | |
输出工作模式 | 根据置频控制和调制方式输出相应频率信号；支持小于等于60MHz带宽内的快速扫描方式：10000次/秒，带宽小于10MHz时按重复快速扫描方法。 | |
外部调制方式 | AM，FM（调制频偏： 1kHz～150kHz，步进1kHz；160kHz～1MHz，步进10kHz；多个信号可加不同的CTCSS/DCS【支持标准和非标准编码】）。 | |
外部调制信号 | 音频（频率为DC～10kHz，幅度为峰值电压1.0V，外调制时，亚音频信号由模块内部产生） | |
内部调制方式 | AM、ASK、FSK、2FSK、4FSK、BPSK、DPSK、QPSK、GMSK、FM（调制频偏： 4kHz～150kHz，步进1kHz；160kHz～1MHz，步进10kHz；多个信号可加不同的CTCSS/DCS【支持标准和非标准编码】）。 | |
内部调制信号
| FM、AM的调制信号为1KHz正弦波，ASK、FSK、2FSK、4FSK、BPSK、DPSK、QPSK、GMSK 的调制信号为1MHz、5MHz、10MHz、20MHz的伪随机码。 | |
